EINE RUND/INNENSCHLEIFMASCHINE VON GÜNTER EGON LANDSKRON







































































Liebe GREILI´s!

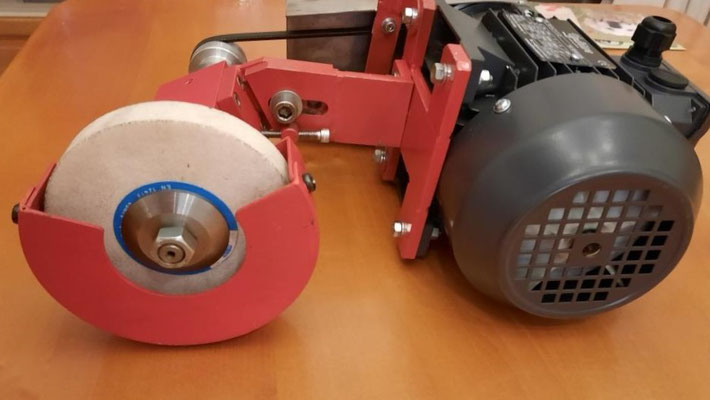

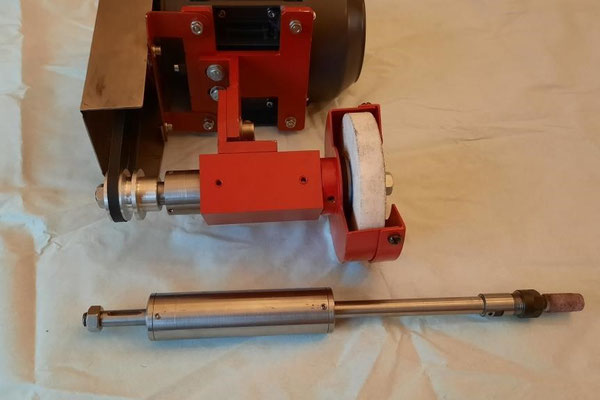

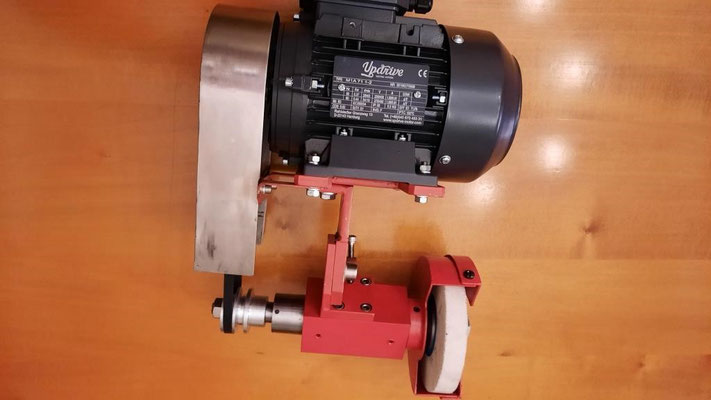

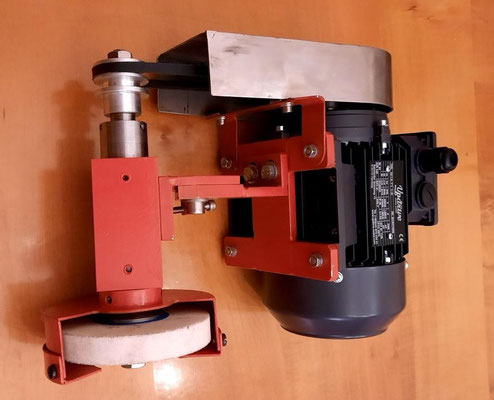

Ich möchte Euch mein, nun von mir abgeschlossenes Projekt, die Planung und Fertigung einer Rund/Innenschleifmaschine vorstellen. Diese Maschine wird am Support einer Drehmaschine aufgespannt und dient zum präzisen Rundschleifen von Stahlwellen und Innenschleifen von Bohrungen. Der Antriebsmotor hat eine Leistung von 0,37 KW. Die Maschine ist so geplant und  gebaut, dass je nach Anwendungsprofil ein Herausziehen der kompletten Rundschleifeinrichtung und das Hineinschieben der Innenschleifeinrichtung möglich ist.  Der Schleifscheibendurchmesser beträgt 125 mm und die Drehzahl beträgt 4000 Umdrehung/Minute. Die Innenschleifeinrichtung hat eine Spannzangenaufnahme für alle gängigen Schleifkörper und die Wellendrehzahl beträgt 9000  Umdrehung/Minute.



Günter Egon Landskron



Weitere Fotos zu dieser Maschine werden durch einen Doppelklick auf die „Überschrift“ oder Anklicken des Links „mehr lesen“ ersichtlich.
